HL型環鏈離心斗式提升機產品概述:
HL型環鏈離心斗式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等,輸送高度最高40m，其特點為，結構簡單，運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣經特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動部件，物料溫度不超過250℃。
HL型環鏈離心斗式提升機工作原理:
我公司生產的HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成（見下圖）。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條.我公司生產的HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成（見下圖）。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條。

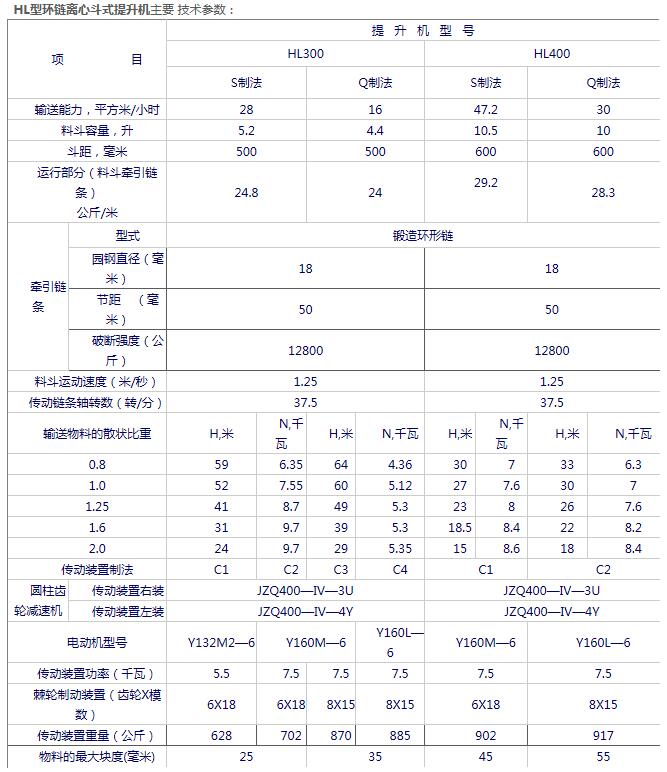

HL型環鏈離心斗式提升機主要 技術參數：
HL型環鏈離心斗式提升機主要特點:
1.運行平穩、輸送效率高。
2.料斗形式多，應優先選用。
3.適應性強、安裝維修方便、壽命長。
4.整機體積小、轉速高、確保快速均勻輸送。
HL型環鏈離心斗式提升機工作原理和結構:
針對不同的使用要求，本機具有下列不同的制法和裝法：
1、按料斗形狀分為兩種
S制法--帶有深園底形料斗
Q制法--帶有淺園底形料斗
2、按上部區段卸料口的形式分為兩種
X1 制法--帶有傾斜法蘭的卸料口
X2 制法--帶有水平法蘭的卸料口
3、按下部區段進料口的形式分為兩種
J1 制法--進料口的斜面與水平面成45 角
J2 制法--進料口的斜面與水平面成60 角
4、按中間機殼側面檢視門的位置分為四種
K1 制法--中間機殼側面帶有下端左檢視門
K2 制法--中間機殼側面帶有下端右檢視門
K3 制法--中間機殼側面帶有上端左檢視門
K4 制法--中間機殼側面帶有上端右檢視門
5、按中間機殼端面檢視門的位置分為兩種
Z1 制法--中間機殼端面帶有下端檢視門
Z2 制法--中間機殼端面帶有上端檢視門
6、按傳動裝置對提升機的相對位置分為兩種
左裝--傳動裝置在左側
右裝--傳動裝置在右側
